Practica 1 Características de las compuertas logicas
Introducción
En esta práctica iniciamos con la comprobación de 5 compuertas lógicas
básicas.
Comenzamos probando su tabla de verdad, variando simultáneamente los voltajes de entrada y fuente, verificando su correcto funcionamiento para voltajes máximo y mínimo de
entrada, salida, bajo y alto.
Posteriormente repetimos variando solo la entrada y dejando 5V fijos en la fuente.
Introducción
En esta práctica iniciamos con la comprobación de 5 compuertas lógicas
básicas.
Comenzamos probando su tabla de verdad, variando simultáneamente los voltajes de entrada y fuente, verificando su correcto funcionamiento para voltajes máximo y mínimo de
entrada, salida, bajo y alto.
Posteriormente repetimos variando solo la entrada y dejando 5V fijos en la fuente.
Posteriormente repetimos variando solo la entrada y dejando 5V fijos en la fuente.
Materiales
- Protoboard
- Integrado SN74HC00N
- Integrado SN74HC04N
- Integrado SN74HC08N
- Integrado SN74HCT32N
- Integrado SN74HC86N
- Integrado HD74LS00P
- Integrado HD74LS04P
- Integrado HD74LS08P
- Integrado HD74LS32P
- Integrado HD74LS86P
- Cables
- Dip-switch
- Fuente variable
A continuación se muestra el
esquema de configuración interna de cada integrado y un resumen de
funcionamiento de cada una de las compuertas usadas(familia HC y LS), mostrando voltajes máximos
y mínimos de entrada y salida, así como voltajes mínimo de “Alto” y máximo de “Bajo”.
Compuerta NAND
Compuerta NOT
Compuerta OR

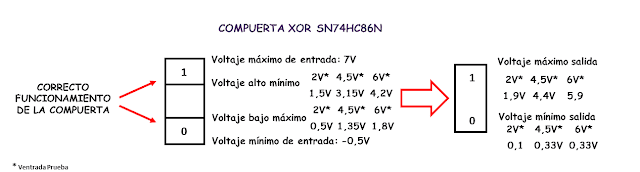

Compuerta XOR
Resultados obtenidos

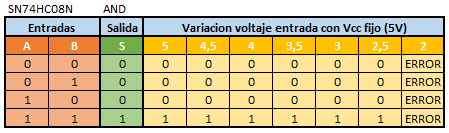

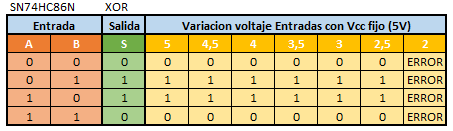

Ahora se muestran los resultados obtenidos en cada prueba:
Prueba 1
Conclusiones
-Las compuertas requieren de cierto voltaje para funcionar tanto para mostrar un "1" lógico como para mostrar un "0" lógico.
-Vemos que al utilizar ciertos voltajes de entrada con la fuente fija, la compuerta deja de funcionar correctamente, ya que según los voltajes de funcionamiento máximo y mínimo para entradas mas pequeñas es necesario tambien alimentar con voltajes mas pequeños.
